Aufgabe:

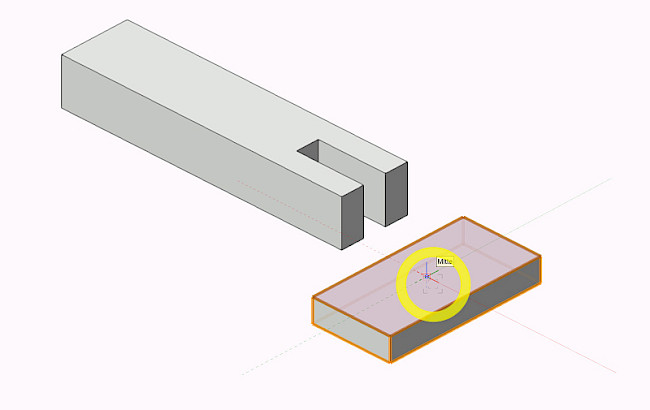

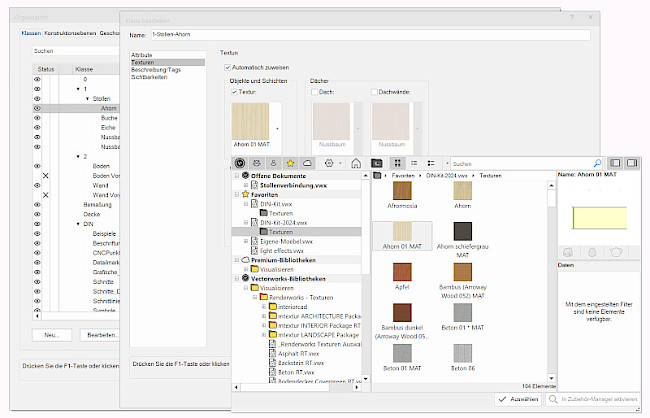

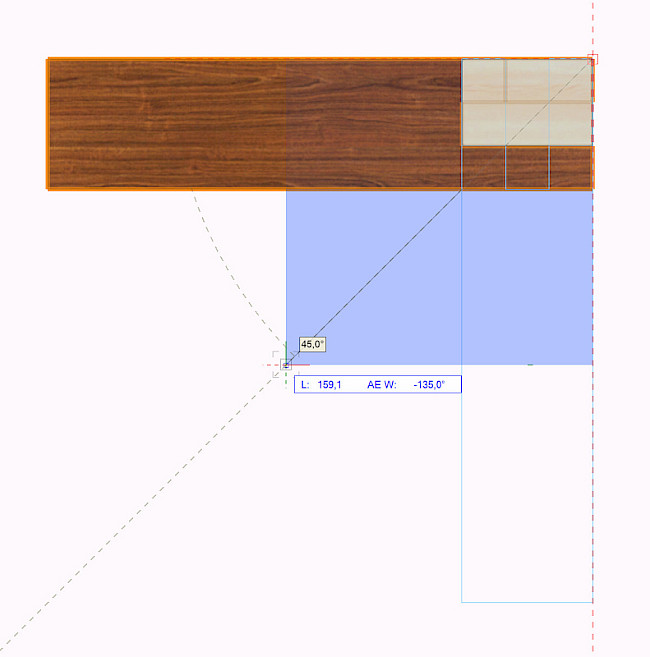

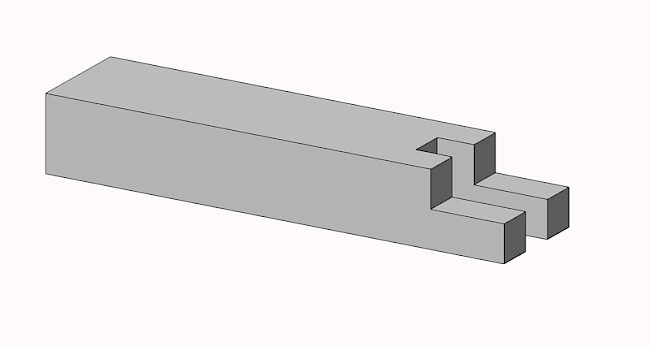

Zeichne die abgebildete Holzverbindung. Holzquerschnitt: 48x32mm. Gesamtlänge je 200mm. Die drei Stollen sind identisch bis auf die Holzart. Weise den einzelnen Stollen unterschiedliche Materialien zu.

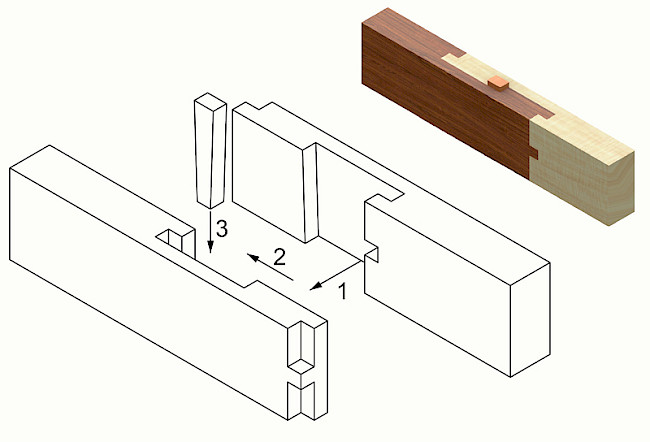

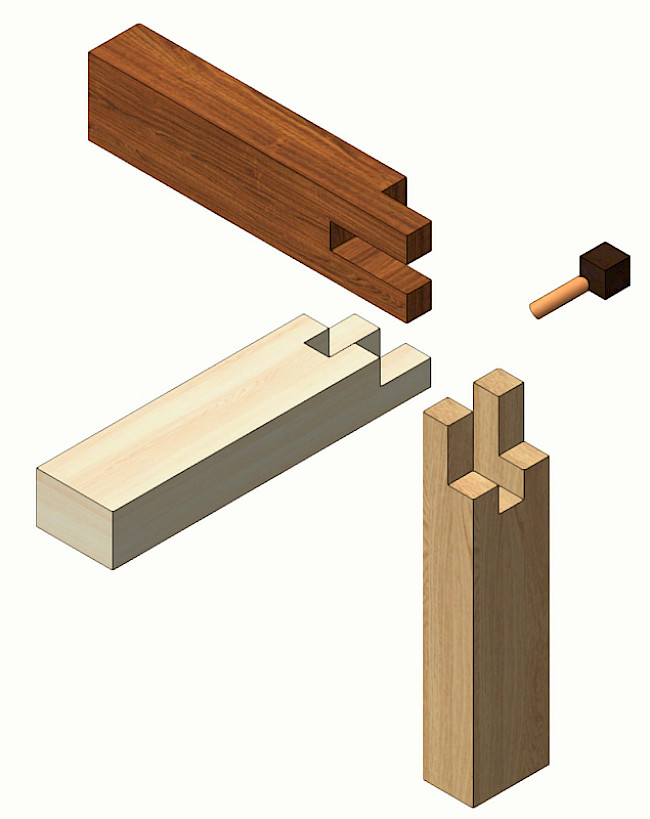

Zeichne eine Fertigungszeichnung M 1:2, von einem Stollen in drei Ansichten, eine Perspektive der kompletten Verbindung und eine Explosions­zeichnung.

Die Verbindung kann geleimt oder lösbar gefertigt werden. Hierzu wird ein 8er-Bohrloch schräg in die Verbindung gebohrt. Der kleine Ergänzungswürfel erhält einen glatten 8er-Dübel und wird dadurch zum „Schlüssel“!
