07 Beistelltisch

Aufgabe

Zeichne den abgebildeten Beistelltisch.

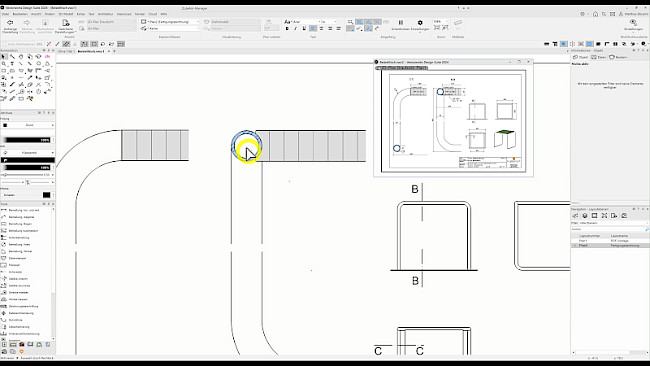

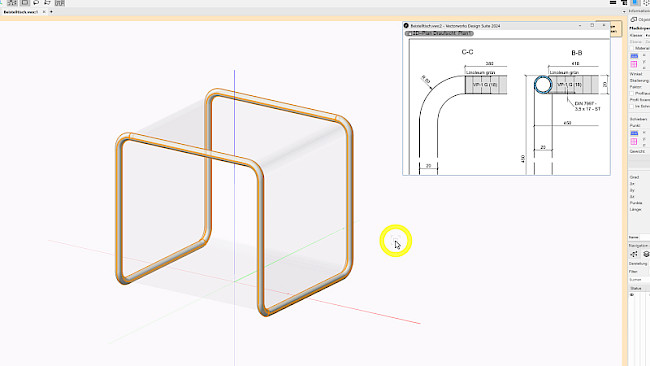

Untergestell Metallrohr D=20mm, Wandungsstärke 2mm, B=480mm, H=450mm, T=450mm, Außenradius R=50mm.

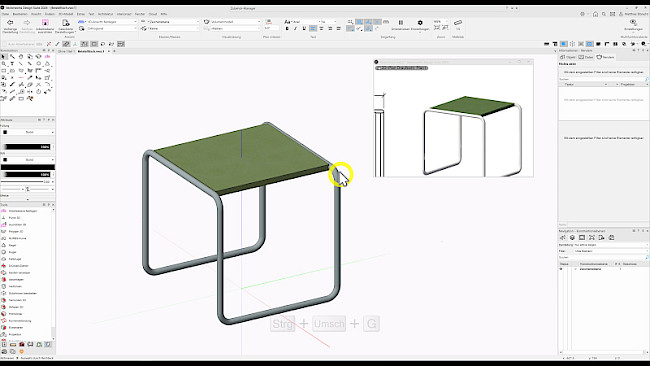

Tischplatte 18mm Multiplex, allseitig mit grünem Linoleum belegt. Maße: 418x380x20mm

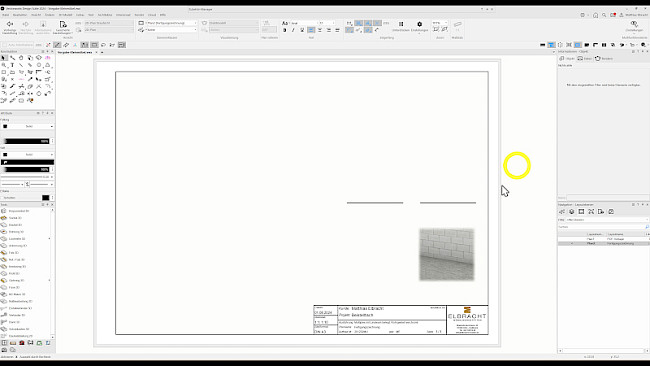

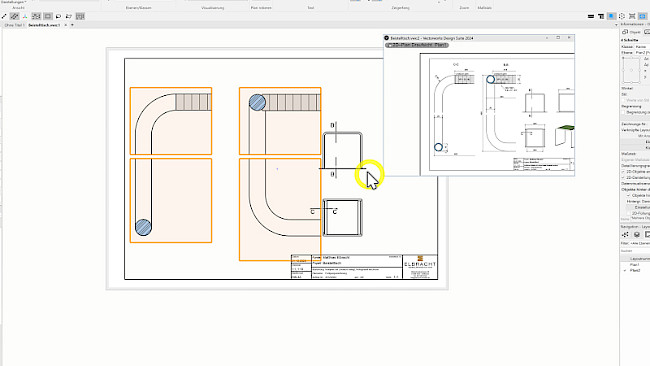

Lege ein Layout mit Draufsicht, Frontansicht und Seitenansicht im Maßstab 1:10 an.

Die wichtigsten Konstruktionsdetails im Maßstab 1:1 als Teilschnitte und eine Perspektive.
