08 Hocker

Aufgabe

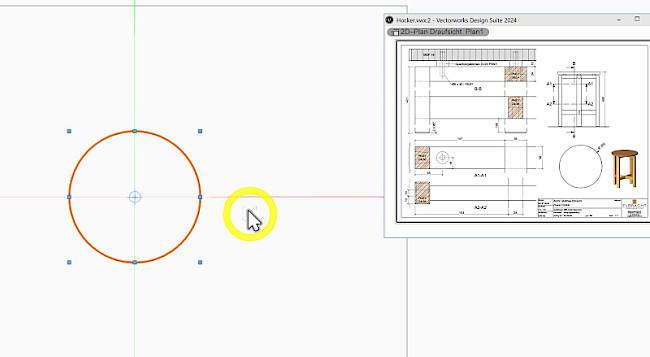

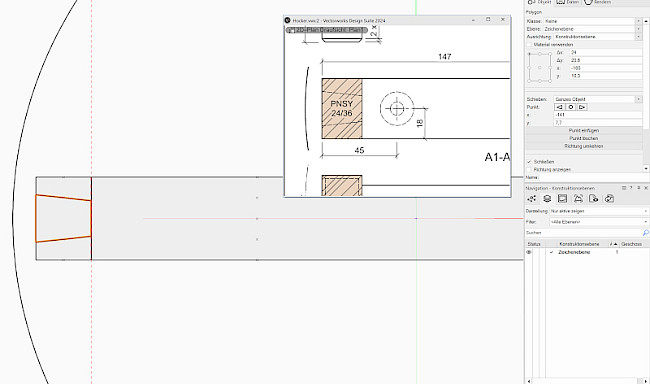

Zeichne den abgebildeten Hocker.

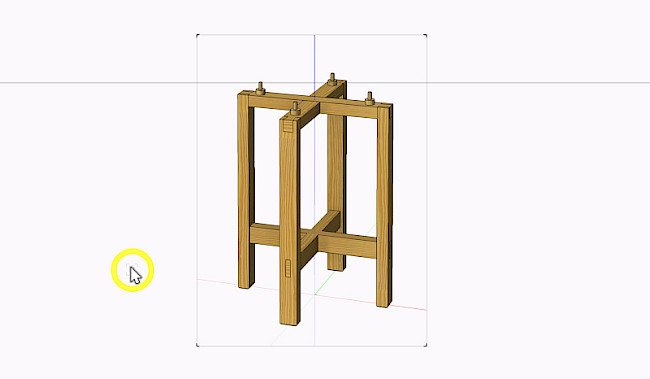

Untergestell massiv Kiefer. Beine, Zargen oben und Zargen unten haben den gleichen Querschnitt, 36x24mm.

Beine unten zum Boden hin: 2mm gefast.

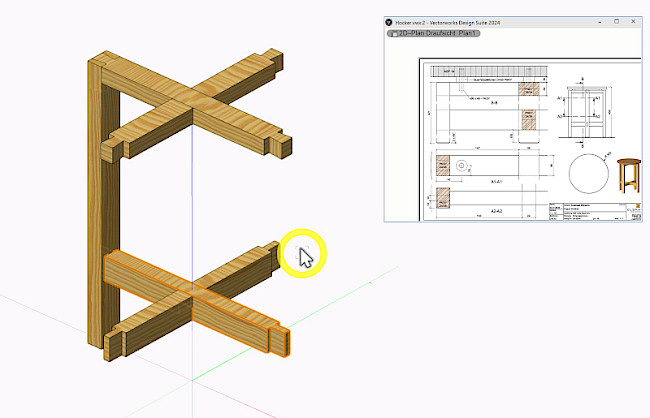

Zargenkreuze überblattet, mit Einzinker und durchgestemmten Zapfen mit Beinen verbunden.

Sitzfläche: 19mm MDF, D=350mm. Sitzhöhe: 450mm.

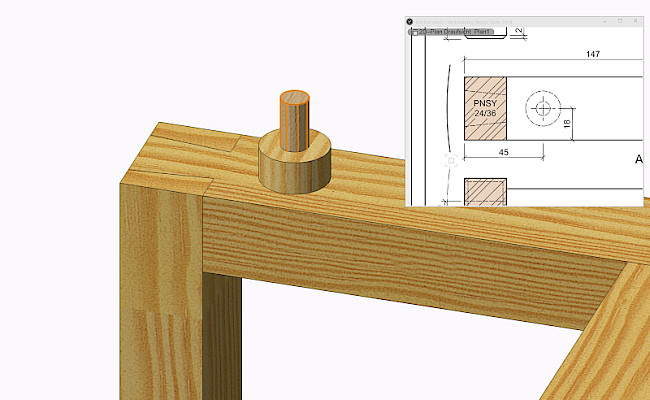

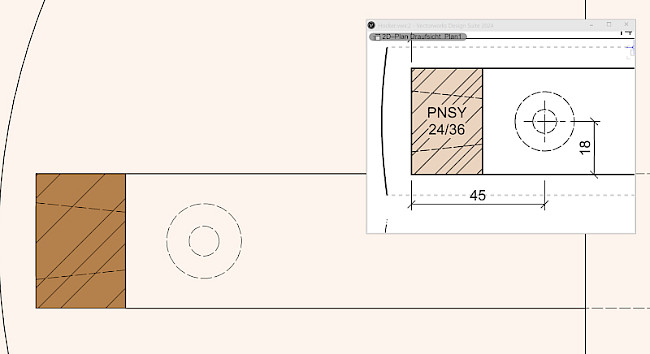

Auf Untergestell gedübelt, abgesetzt mit Querholzplättchen, D=20, H=10mm.

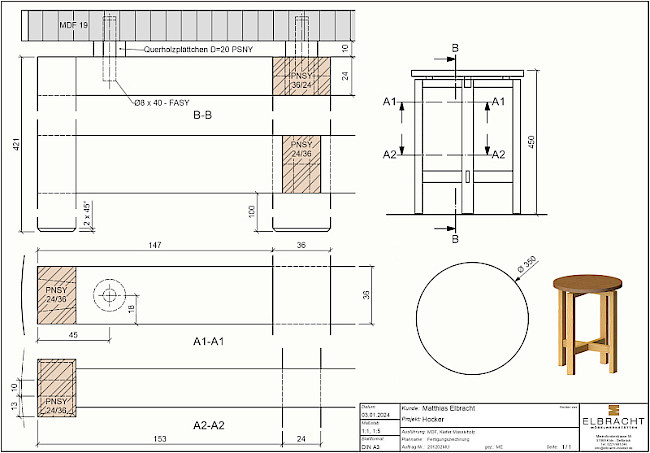

Lege ein Layout mit Draufsicht, Frontansicht und Seitenansicht im Maßstab 1:10 an.

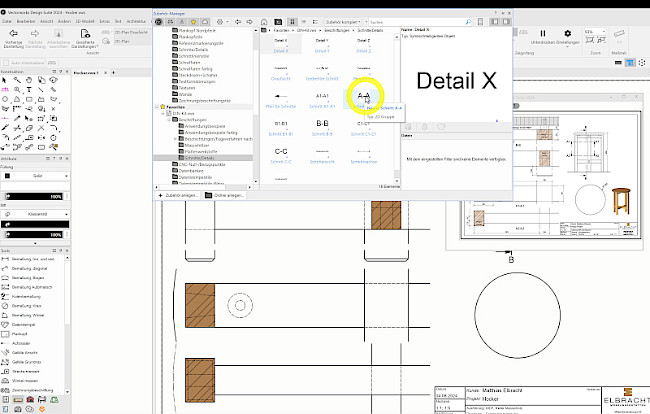

Weise die entsprechenden Schraffuren zu und lege Teilschnitte an. Lege auch eine Perspektive an.
