09 Sammelbox

Aufgabe

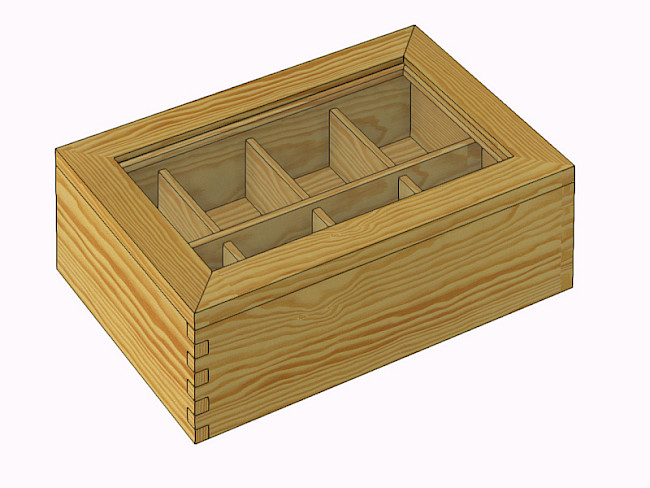

Zeichne die abgebildete Sammelbox in Massivholz Kiefer.

Seiten Querschnitt 80x10mm.

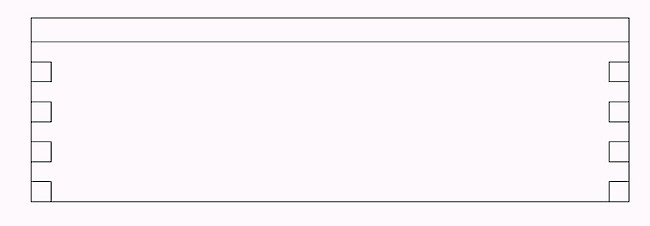

Die beiden vorderen Ecken sind mit Fingerzinken B=10mm verbunden. Die beiden hinteren Eckverbindungen mit angestoßener Feder 5x5mm.

Der Korpusboden ist aus 4mm Sperrholz, beidseitig Kiefer furniert.

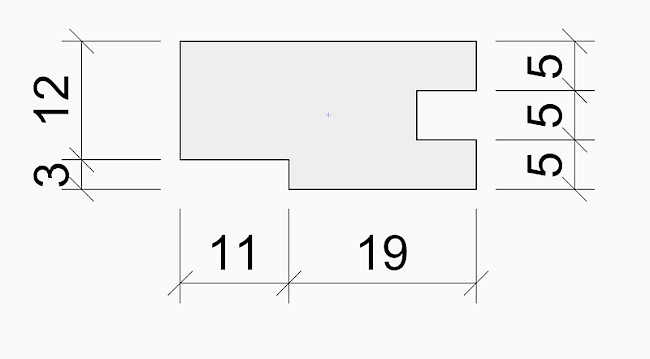

Rahmen: 30x15mm, auf Gehrung, 5mm Klarglasscheibe eingenutet.

Weise die farbigen Schraffuren zu.

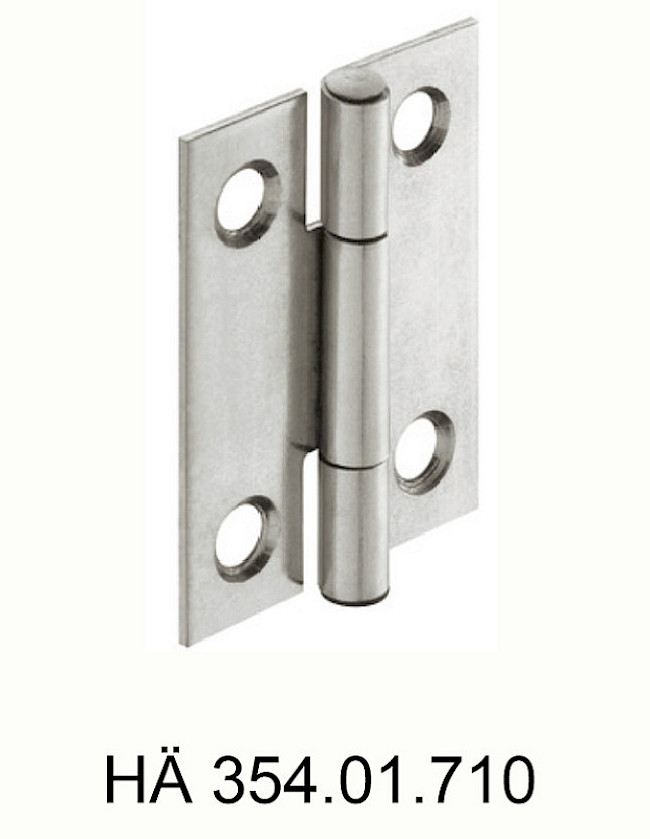

Importiere das Edelstahlband HÄ 354.01.710 von der Häfele-Seite im STEP Format.

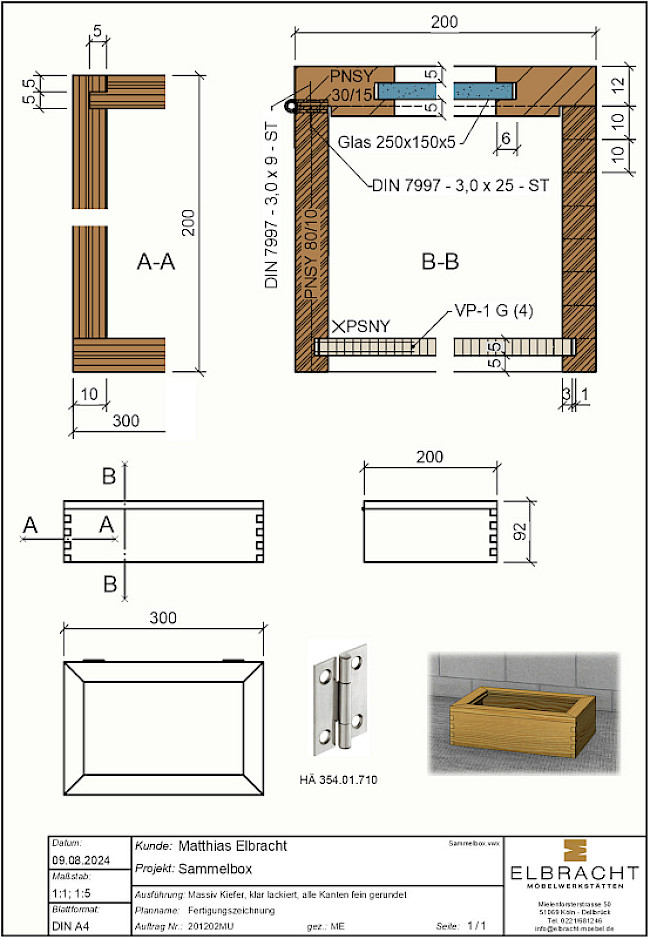

Lege ein Layout mit Draufsicht, Frontansicht und Seitenansicht im Maßstab 1:10 an.

Lege sinnvolle Schnitte im Maßstab 1:1 an.
