10 Beistelltisch mit Schublade

Aufgabe

Zeichne den abgebildeten Beistelltisch mit Schublade.

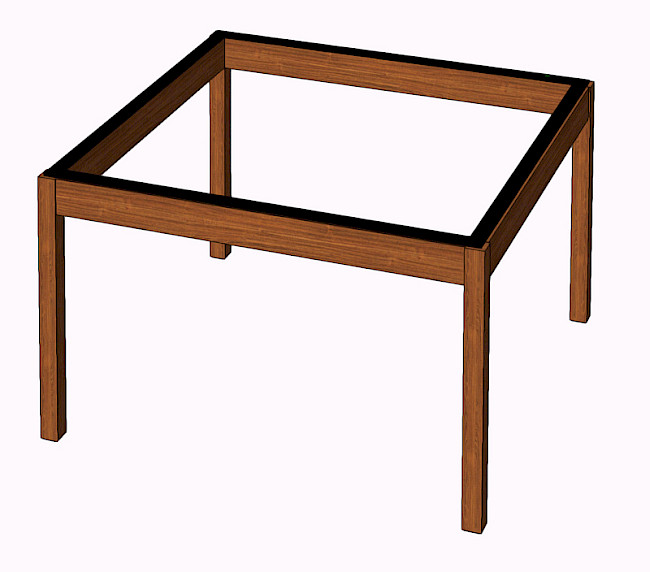

Zargengestell, amerik. Nussbaum massiv, gedübelt.

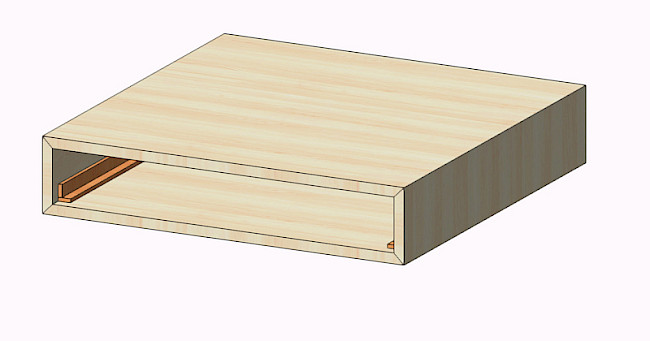

Schubladenkorpus, Spanplatte 13mm, Ahorn furniert.

Schublade Buche massiv, klassisch geführt.

Gesamt-Außenmaße: B=500mm, T=500mm, H=400mm.

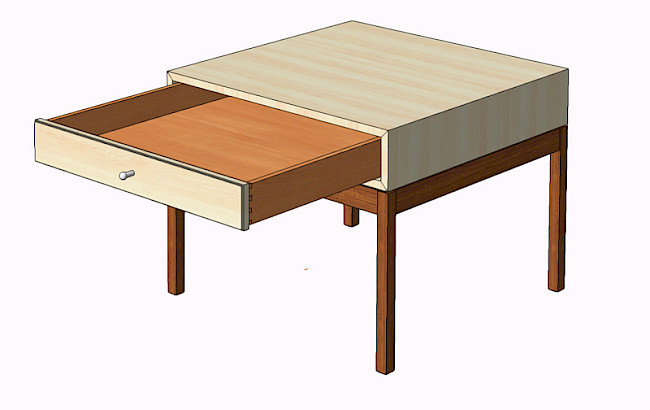

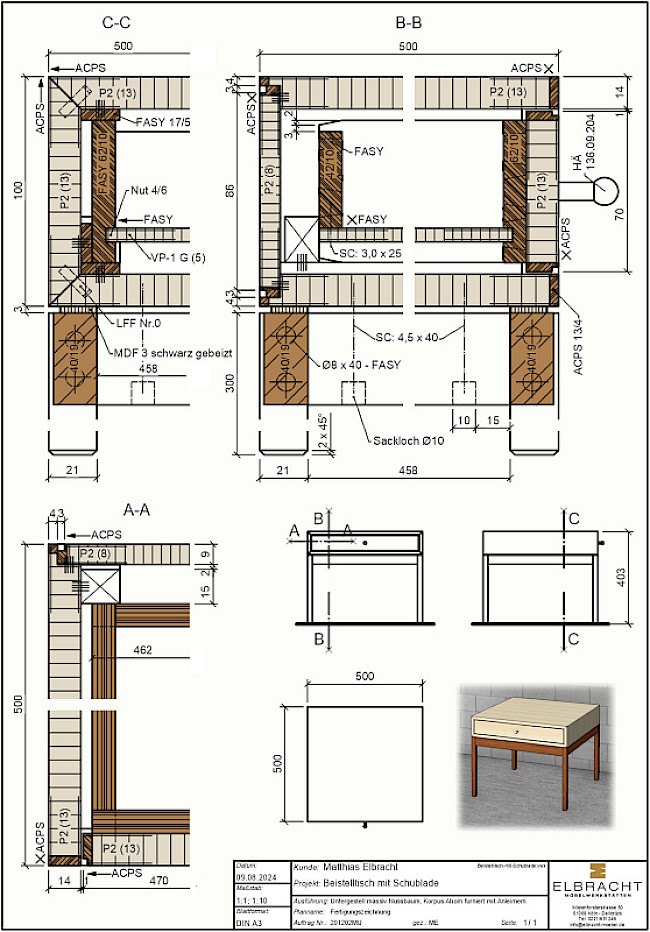

Lege ein Layout mit Draufsicht, Frontansicht und Seitenansicht im Maßstab 1:10 an.

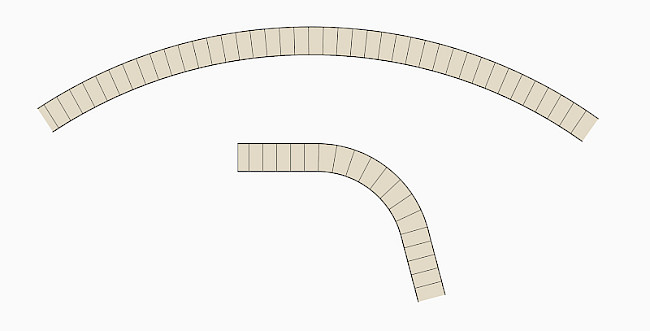

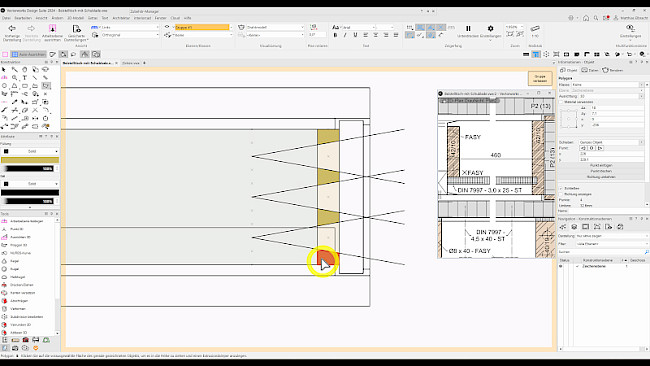

Die wichtigsten Konstruktionsdetails im Maßstab 1:1 und eine Perspektive.
